新作 1.5V定電圧出力のソーラージェネレーター 完成品

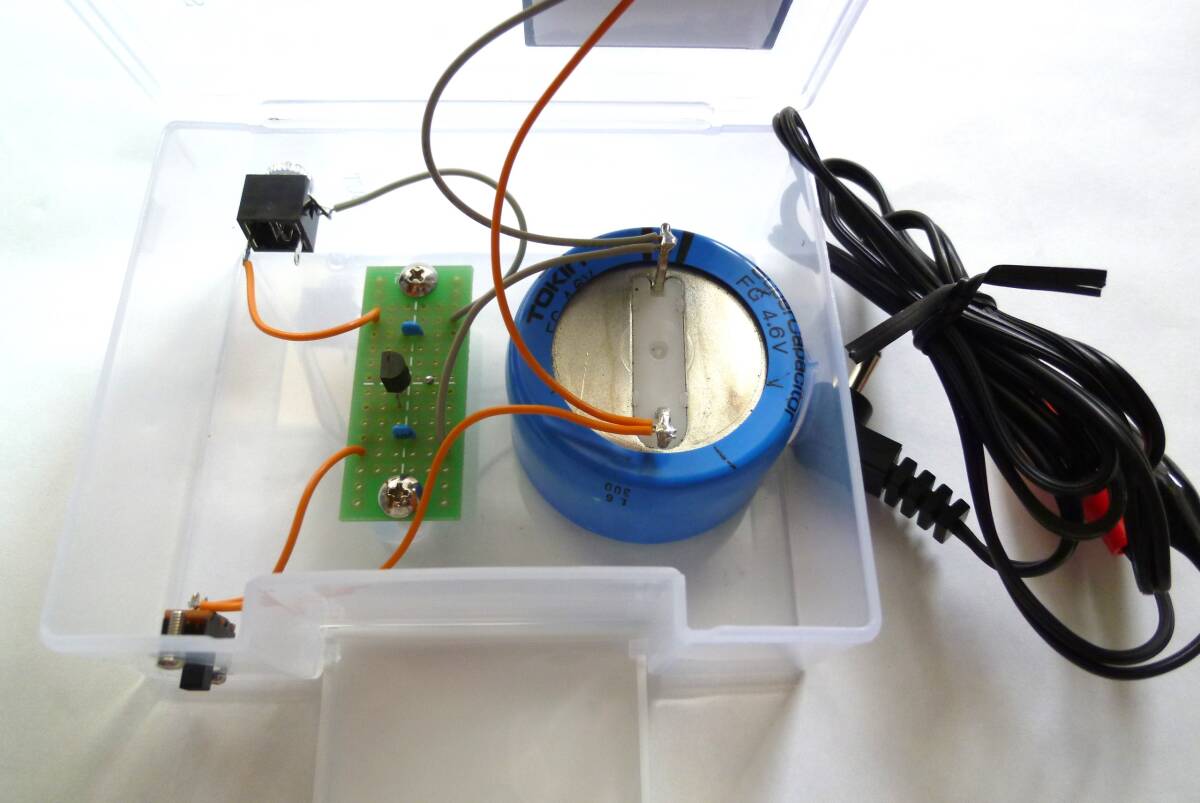

ソーラーの電力を大容量の電気二重層キャパシタに充電して1.5Vの定電圧を取り出すジェネレーターです。
ソーラーセルの起電力は6V48mA、
大容量の電気二重層キャパシタはTOKIN製の4.6V22F、直径44mm、単体の重さだけでも98gあります。
三端子レギュレータは、TO-92のUTC UT7500L 18B SCRを使用しています。 大容量の電気二重層キャパシタを使用していますので、満充電で長時間の使用が可能です。
実際の出力電圧は、1.67~1.68Vです。
充電時間は季節によって変わりますので一概に言えません。
完成したばかりなので、これから実験して実際の充電時間や使用可能時間をお知らせします。
三端子レギュレータ回路は常に電気を消費しますので、充電中や使用しない時は電源スイッチをOFFにして保管してください。
<付属品>定電圧の取り出し用みのむしクリップコード
ケースの大きさ:98×78×深さ40mm
ノークレーム返品不可、定形外送料¥660-ご負担ください。
(2025年 10月 12日 15時 25分 追加)充電テスト結果
10月12日(日)天気予報 雨のちくもり 最高気温26℃ ほぼ一日中どんよりとしたお天気
AM9:30~PM3:00で、0.82V~4.65Vになりました。
(2025年 10月 17日 14時 50分 追加)充電試験:10月17日(金)天気:晴れ
日差しのある良いお天気です。13:37~14:26で、4.34Vまで充電出来ました。
約1時間で満充電になることが分かりました。
