現行『ジムニー』JB、JCシリーズに
一部の6.5インチ~17cmスピーカーが使用できる、
"アルミ製インナーバッフルボード"の出品です。

■適合情報
ジムニー JB64W ※フロントドアスピーカー
ジムニー シエラ JB74W ※フロントドアスピーカー
ジムニー ノマド JC74W ※フロントドアスピーカー

■参考情報
スピーカーの適合はネジ穴数、ネジ穴ピッチ、落し込み径、フレームの厚み等の確認は必須ですが、奥行きは"≦55mm"が一つの目安です。

▲車両側配線色
運転席側：赤(+)、黄(－)
助手席側：白(+)、青(－)
※車両側の配線を無加工で取り付けたい方は 以下製品をご検討下さい。
＜エーモン オーディア スピーカー変換ハーネス 2076＞

■注意点
現行ジムニーはドア鉄板のスピーカー開口部が非常に狭い為、大口径スピーカーの取り付け時には 端子の干渉や排水が問題になります。

端子がドア鉄板に近い等 加工が必要の場合は『アルパイン AS-KTX-S171OB』の取付説明書が参考になります。
https://ec.alpine.co.jp/68M23020J92-0_AS-KTX-S171OB.pdf

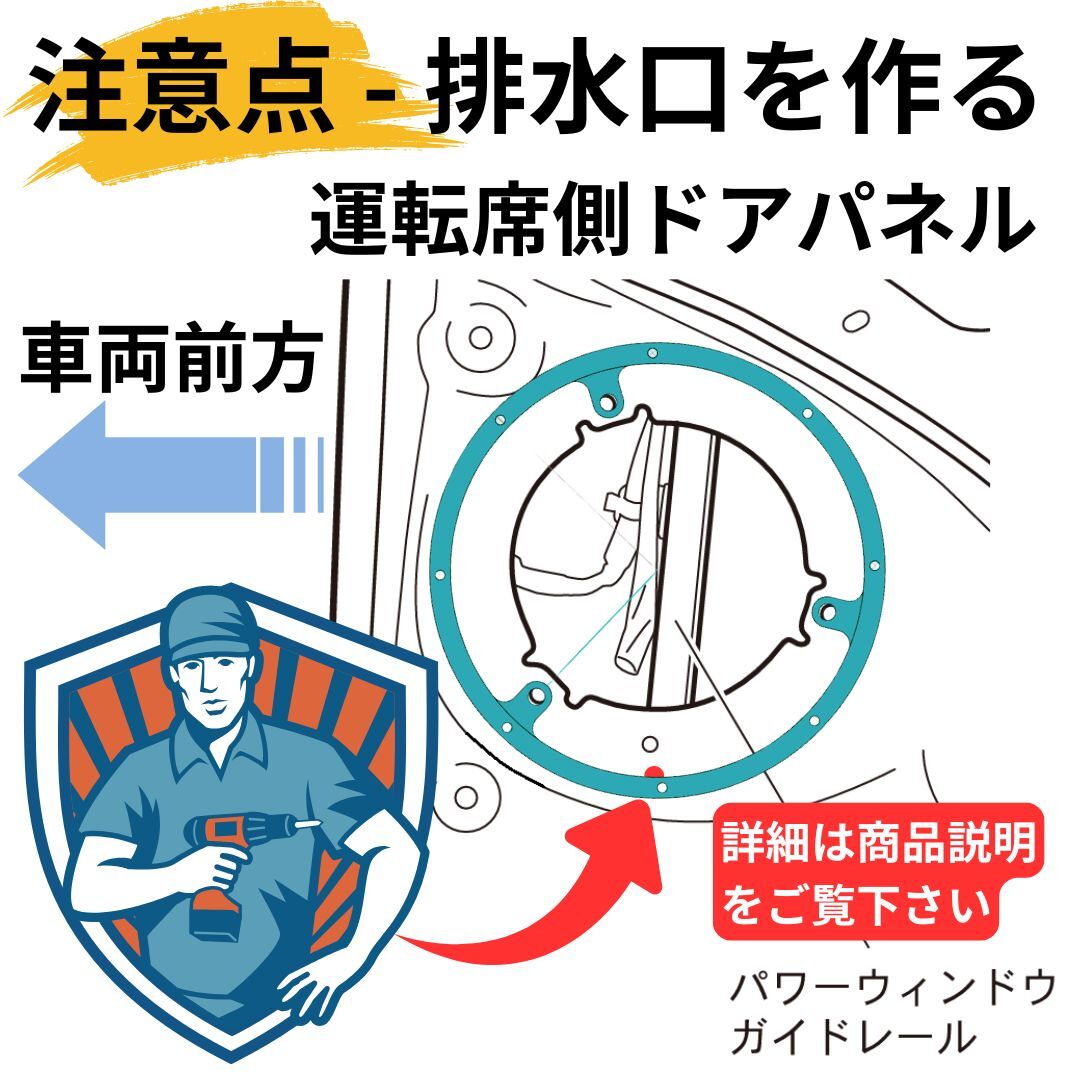

排水については、ドア鉄板に アルミベースの下部の内側が半分程度被るよう 5~6mm径の穴を開け、雨水の抜け道を作ります。
【作業手順】
１、アルミベースをドア鉄板に仮合わせし、内円に沿って目印の線を描きます。
２、描いた線のうち、一番下(垂直方向の最下部)にドリルで穴を開けます。
３、穴あけ後は必ずタッチアップペンで防錆処理を施して下さい。

■セット内容
ジムニー用アルミベース ２枚
6.5インチ~17cm用アルミバッフル ２枚
M4 x 10 六角ネジ ８本(ベースとバッフル合体用)
M5 x 16 六角ネジ ６本(ドア鉄板固定用)
M5 x 15 x 2.0 ワッシャー ６枚(ドア鉄板固定用)
M5 ナット ６個(ドア鉄板固定用)
※スピーカー取り付け用M4ネジは別途ご用意下さい。

■重要
加工品につき 音質に影響しないキズ、スレ等は付き物の為、神経質の方はご遠慮下さい。
原則的に インストールには加工が必要の為、初心者の方には推奨しません。
