商品説明
たくさんの展出品の中に弊店の製品をご覧頂き、ありが

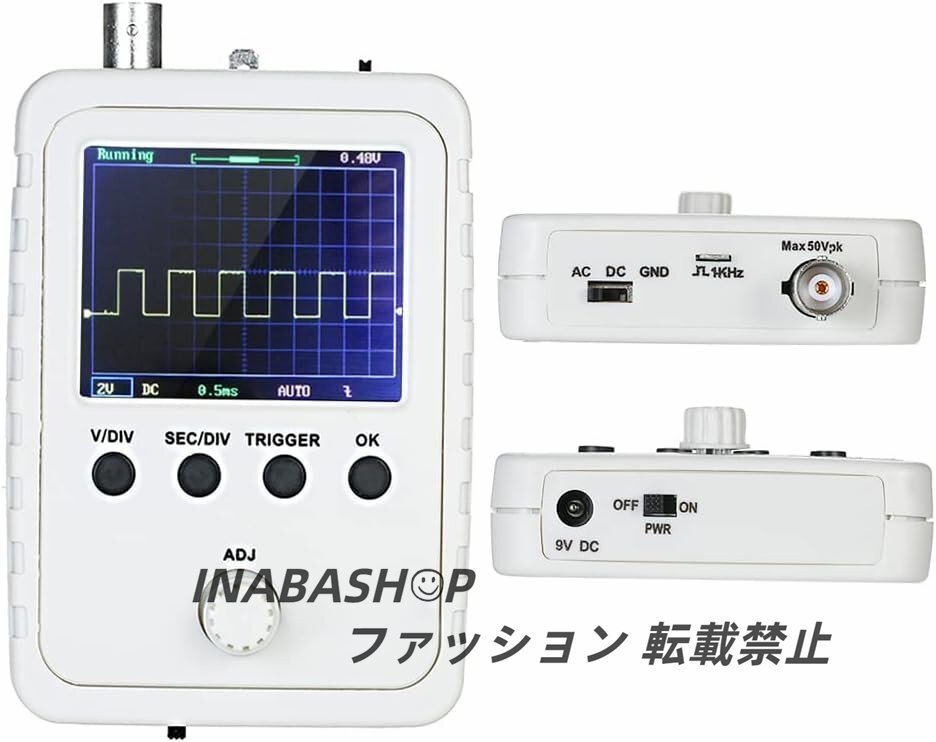

このデジタルオシロスコープは、DSO138と同様の帯域幅を備えていますが、構造、メカニズム、および操作が大幅に改善されています。高い感度、軽量でポータブルなサイズ、2.4インチTFTスクリーン、保護ケースを備えています。周波数、周期、パルス幅、デューティ比、MAX。/ MIN。/ AVG。/ Peak-Peak /仮想値などの波形パラメータを表示できます。
特徴:
ARM Cortex-M3プロセッサ(STM32F103C8)を採用し、2.4インチカラーTFTディスプレイ画面を搭載
このキットに基づいた二次開発に使用されます。たとえば、ミリボルトメータ、データロガーに変更できます。
インストールと操作が簡単な手順が付属しています。
自動/通常/シングルトリガーモード、モーメント波形のキャプチャが簡単。
利用可能な立ち上がりエッジまたは立ち下がりエッジのトリガー。
トリガー前の観測可能な前の波形(負の遅延)。
波形表示をいつでもフリーズできます(ホールド機能)。
周波数、周期、パルス幅、デューティ比、MAX。/ MIN。/ AVG。/ Peak-Peak /仮想値を含む波形パラメータのデジタル表示。
波形保存機能:電源を切っても波形が失われません。
短絡および開回路の検出:ユーザーがはんだ付けエラーを見つけるのに役立ちます。
TFTコントローラー認識機能。
SMDははんだ付けされており、電子初心者に適しています。

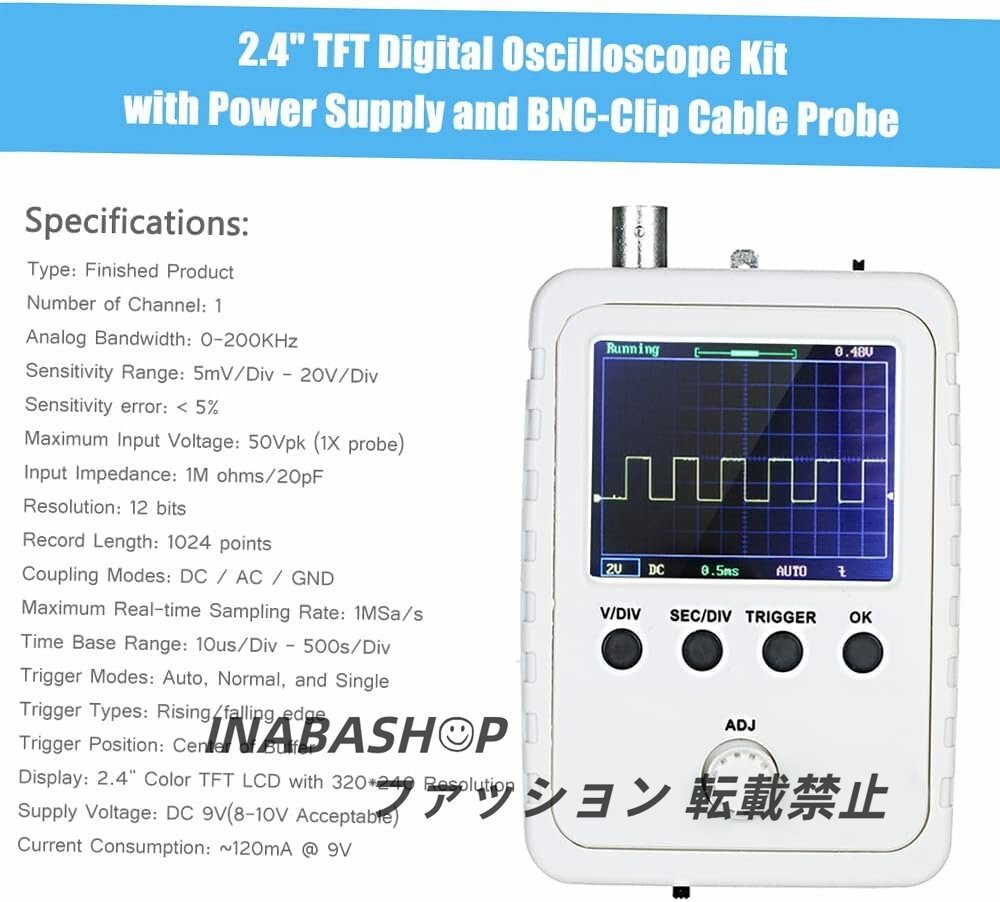

仕様:
タイプ:完成品
モデル:US / EU(オプション)
チャンネル数:1
アナログ帯域幅:0-200KHz
感度範囲:5mV / Div-20V / Div
感度エラー:<5%
最大入力電圧:50Vpk(1Xプローブ)
入力インピーダンス:1Mオーム/ 20pF
解像度:12ビット
レコード長:1024ポイント
結合モード:DC / AC / GND
最大リアルタイムサンプリングレート:1MSa / s
タイムベース範囲:10us / Div-500s / Div
トリガーモード:自動、標準、およびシングル
トリガータイプ:立ち上がり/立ち下がりエッジ
トリガー位置:バッファーの中心
ディスプレイ:解像度320 * 240の2.4 "カラーTFT LCD
供給電圧:DC 9V(8-10V許容可能)
消費電流:~120mA @ 9V

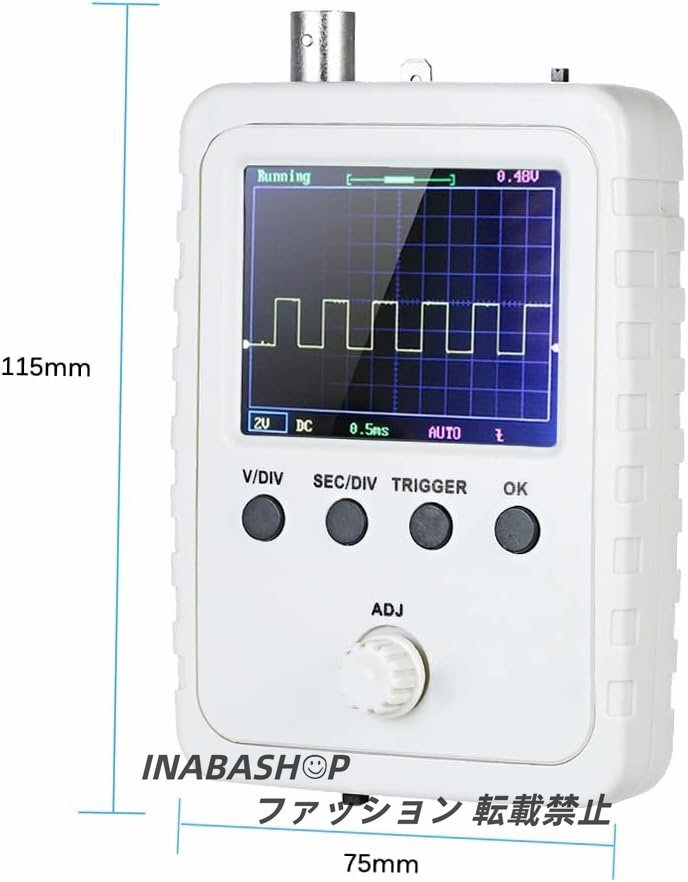

製品サイズ:115 * 75 * 22mm / 4.53 * 2.95 * 0.87in
製品重量:92g / 3.24oz
パッケージサイズ:202 * 110 * 38mm / 7.95 * 4.33 * 1.50in
パッケージ重量:314g / 11.07oz
注意:
光と画面の違いにより、アイテムの色は写真とわずかに異なる場合があります。
手動測定による1~3 cmの差を許容してください。
パッケージリスト:
1 *オシロスコープ

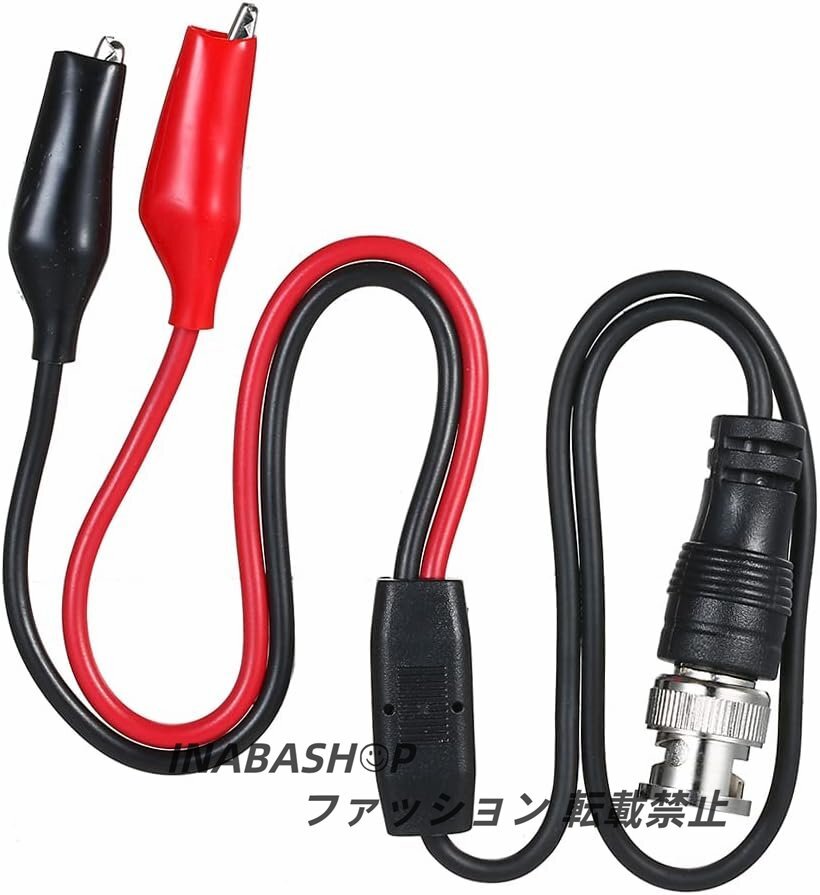

1 * BNCクリップケーブル
1 *プローブ
1 *電源アダプター
1 *ユーザーマニュアル
