AMPLEON社パワーLDMOS ART2K0FE（1本）使用のリニアアンプユニットと電源のセットです。

テスト用に作製し、役目を終えましたので出品いたします。

使用しているLDMOSの詳細はこちら。

https://www.ampleon.com/documents/data-sheet/ART2K0FE_2K0FES_2K0FEG.pdf

中華製キットに改良を加えて、160-6mまで動作テスト済みです。

改良点は以下のとおりです。

・出力バランの発熱を抑えるために、透磁率の小さい大型コアに換装（使用コア：28B1020-100）

・９：１トランスの特性を改善するために、コアと同軸を変更し巻き数を最適化（使用コア：28B1020-100、使用同軸：25Ωテフロン）

・バイアス電圧設定が不安定だったため、回路を見直し半固定VRを国産品に換装（※）

※VR回路の見直しに伴い、VRは時計回しで電圧低下、反時計回し電圧上昇となっています、ご注意ください。

ヒートスプレッダーは純銅（C1100材）の8mm厚を使用しています。

Vd=57.6V、Idq=900mA、3～4Wのドライブで160～10mにて1.0kW～1.4kW、6mは600Wの出力を確認しております。

バイアス端子には送信時12Vを印加してください。

1.0kW出力（高調波含む）20mバンドにてFT8を想定して15秒送信、15秒受信を30分間繰り返す試験も問題ありませんでした。

LDMOSデバイスだけも5万円近くします、銅板も高価になりました、部品代程度の価格でスタートいたします。

電源ユニットのファンは出力や温度に連動せず常時フル回転し、けたたましい音がします（古いFLATPACKの仕様のようです）、普段使いには不向きですので、テスト用のおまけと考えてください。

技術力および意欲のあるOMいかがでしょうか？

ある程度の知識と扱いに慣れた方でないと、高価なLDMOSをダメにする可能性があります。

本LDMOSはSWR65までのミスマッチに耐えられますが、オープンになると一瞬で壊れます。また、バイアスは電流制限をかけながら調整をしないと、あっという間に昇天します。耐入力に余裕のあるダミーロードと電流やSWRの監視およびプロテク回路トを準備し、十分注意しながらのテストをお勧めします。実際の運用にあたっては、スプリアス低減のLPFと各種プロテクト回路の付加が必要となります。

お譲りするものは以下のとおりです。

・RFリニアアンプユニット

XT60コネクタ付きVdd端子ケーブル、テフロン製入出力コネクタケーブル付属

8mm厚ヒートスプレッダー、ヒートシンク、24Vクーリングファン（XT60コネクタ付き）を含む

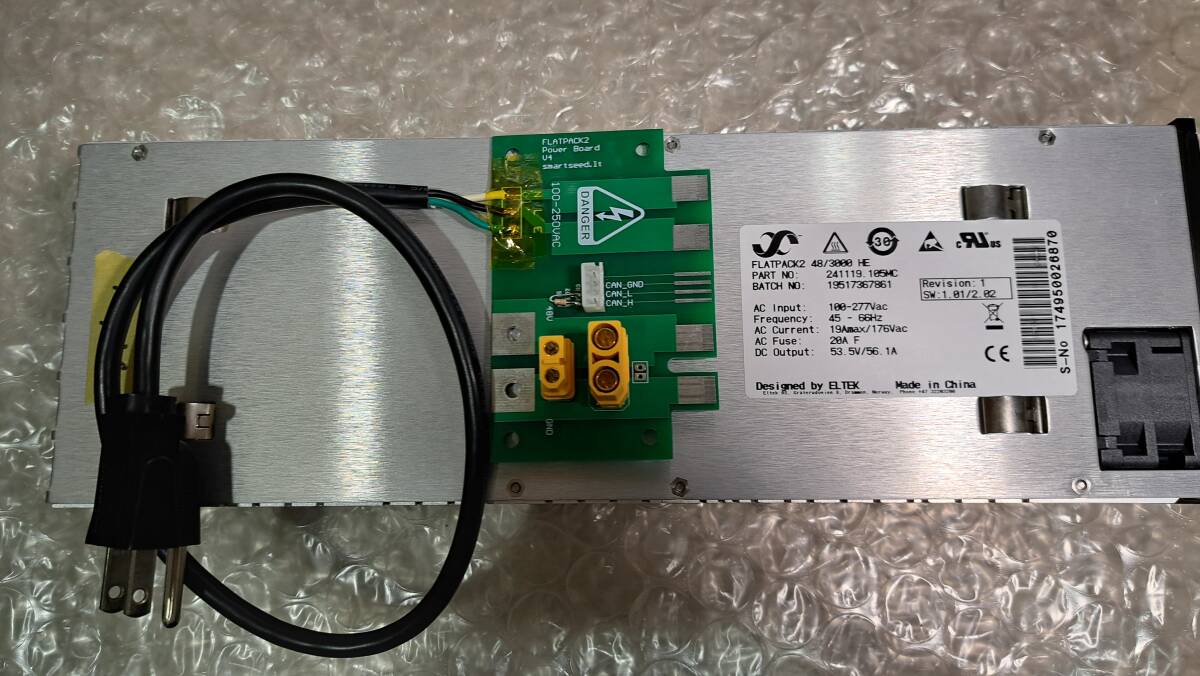

・ELTEK FLATPACK2 48/3000 HE（3kWスイッチング電源）

出力電圧を57.6Vにセット済み

入出力ボード付き（XT60/90コネクタアウト、電源ケーブル含む）

※100Vでも動作しますが、電源出力は50%に制限されます。

＜参考データ＞

バンド出力 Id

160m 1,080W 26.9A

80m 1,400W 29.5A
