7MHz ダイレクトコンバージョン受信基板 (12AU7 twin )

商品説明

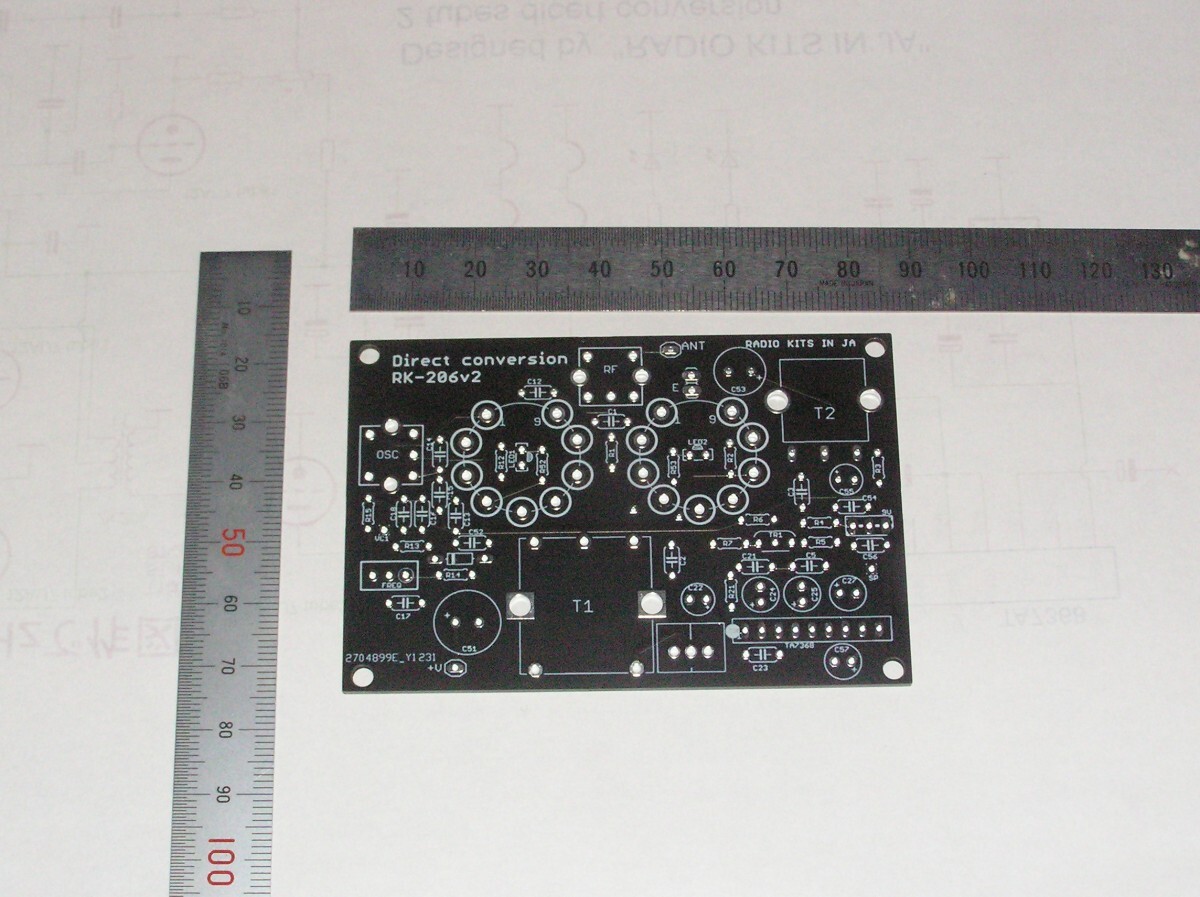

・プリント基板単体の出品です。自作用基板。　心臓部は真空管回路。
・RK-206基板にAF AMP TA7368を載せて one boardにしました。RK-206v2。
・1960年のCQ HAM RADIO誌にて紹介されておる古典回路をDC12.6V駆動しています。
　　　　　いわゆるJF1OZL式になります。　（段間トランスは1つで足ります）
・CR,コイル等実装部品はご用意ねがいます。oscコイルは手巻です。
tube socket はB9A。　aitendo では、「GZC9-A-G」：フローブスでは「MT9 タイト小型PCB用Aタイプ」。
・部品点数は少ないので、半田工作には手頃だと思います。
・部品不良が無ければ動作し受信作動しますので、製作ハードルは高くないと思います。
　　　低圧では動作しない12AU7群もありますので、ご注意ください。（中国製はおおむね50%は12.6Ｖでは動きません)
・高周波増幅段レスですが感度は秀逸です。SSG1.5uV印加時も聞こえてきます。
・バリコンあるいはバリキャップ回路での周波数可変。　　
　　低Qのバリキャップですと発振停止しますので質の良いものを選定ください。
・

注意事項

定形外にて発送。

お支払方法

yahooかんたん決済。

その他

・回路図と部品レイアウト図は付属します。
・7MHzでのlc値ですので他バンド時には定数変更願います。
・「プリント基板」の出品です。
・CR,コイル等実装部品はご用意ねがいます。
・周波数確認が必要ですので、波形を見る道具が必要です。DC電源は12.6V～13V 0.5A.
・agc代わりにtda1054,ssm2155が使えます。
・af負荷st-30(ET-30)でない場合には　感度が出にくいのでご注意ください。
・2023年8月10日リリース

very tnx to JF1OZL. sure doing well.

homebrewradio site : RADIO KITS IN JA RK-206の鳴り具合です。

YouTube: 40m band , two tubes direct conversion :supply 13V
