ダブルスーパーヘテロダイン受信機基板 (NE612+LA1600):AM/SSB RK-57

商品説明

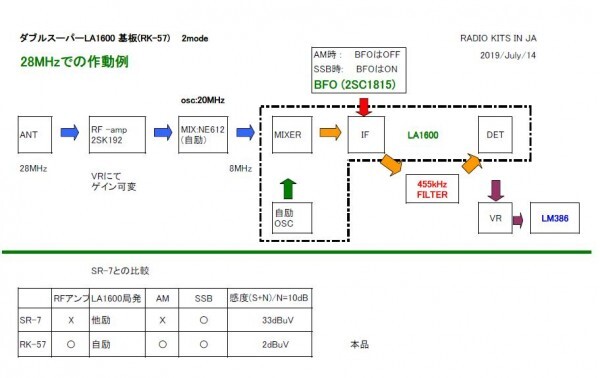

ダブルスーパー基板を興しました。構成はブロック図で確認願います。
「基板単体」の出品です。実装部品はご用意願います。

・作動は28MHzでssg確認済みです。28MHzでの感度は秀逸です。
・RF-ampはゲインコントロール式の2SK192です。
・1st OSC回路はNE612のファンデです。データーシートでは1st OSC上限30MHzです。(写真は20MHzでosc)
・使用セラミックフィルターは村田製「6dB bandwidth 455kHz±3kHz」のW55Hです。RPC製より格段に特性の良いフィルターです。
・ SSB、CW受信はBFO 式です。(SR-7と同じ)。 ON/OFFのpin-headあり。
・電源電圧は3V~6V。 推奨は4.5V(LA1600が最も感度よく作動する電圧)。9V印加ですと感度ダウンです。
・AM/SSB の自作受信機にどうぞ。実装部品はご用意願います。

注意事項
定形外にて発送予定です。

支払方法
yahooかんたん決済。

その他
・回路図と部品配置図は付属します。
・実装部品はご用意願います。
・波形を見る道具が必要ですので上級向けです。
・FCZコイル・crystal等はサトー電気にて扱っていますので入手に支障ないと思います。
・15m.10m,6mでの使用を想定しています。3.5MHz~14MHzではゲイン過多ですのでRFを絞ってください。

homebrewradio site : RADIO KITS IN JA
