12AU7 ヘッドフォンアンプ基板。　「 12AU7+ op amp buffer +booster 」の構成：RK-196

商品説明

・基板単体の出品です。サイズは66mm x 51mm。未実装の基板です。
・ビギナー向けのヘッドフォンアンプ基板です。・op amp部は1971年には公知されていた超古典回路（簡単につくれる)
・BGM用 audio amp基板です。スピーカーが鳴ります。（動画参照)：。実測 max 220mWほど
・結合cは入口でひとつ、出口で一つ。真空管から終段までは結合コンデンサーはない回路。
・OP AMPは　4558　,4559,　 NE5532等　2ch DIP 8に対応しています。
・　tube socket はB9A、tube baseは9A。推奨球は12AU7,12AT7。
・CR・IC・VR, tube socket,真空管等の　実装部品はご用意願います。
・周波数特性は、op amp 特性にも依存しますが150Hz～340kHzはフラットです。
・「信号源と出力先」、　電源(12V～13V , 0.5A )はご用意願います。　　　

スイッチングノイズを撒き散らさない良質な電源でお願いします。スイッチング電源使用の場合、＋BのON/OFF起因でfm変調とam変調が混じった妙な音になりますので避けてください
・　OP AMP選定時には　「300～600Ω等　低負荷を駆動できるタイプ」かつ　「終段に電流10mA程度流せるタイプ」が音がよいです。
・MUSESシリーズは然うなっています。　「信号の周波数でインピーダンス負荷が変化しますので、その影響を受けないように開発されたLMC6482等」はお薦めです。

OP AMPをカスケードにした　「 2 op amp タイプ」は RK-196V2です。

homebrewradio site : RADIO KITS IN JA 　　　

注意事項

定形外にて発送

お支払方法

yahooかんたん決済

その他

・回路図と部品配置図は付属します。

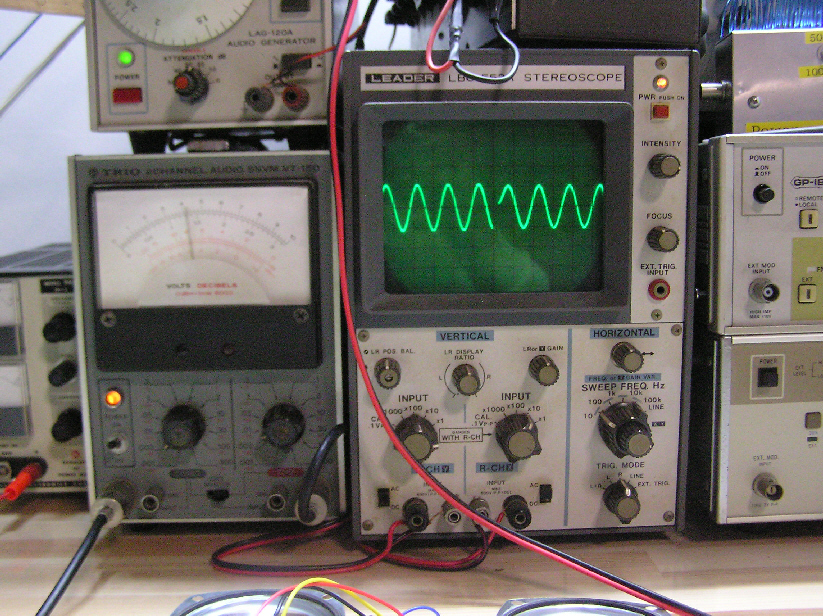

・無調整ですが、波形確認のための道具があれば便利です。
・鳴り具合は動画で確認ください。　

YouTube: 12au7 mini mini watter :diy
